TFT-Ersatzmonitore für CNC Maschinen
www.cnc-ersatzmonitor.de



TFT-Ersatzmonitore und Konverter für Steuerungen

SEM-K Ersatzmonitore mit gekrümmtem Frontadapter

Die Monitore SEM-K sind als Ersatz für 9", 12" und 14" Röhrenmonitore mit den Diagonalen 7,5", 10,4" und 12" erhältlich. Der Frontadapter bildet die Krümmung der Röhre exakt nach, d.h. der Monitor passt sich genau an den vorhandenen Ausschnitt des Bedienpanels an. Die Befestigung erfolgt an den Blechen der Röhre und somit ist ein Austausch relativ einfach und schnell gemacht. Alle Monitore sind mit einer Schutzscheibe versehen, damit das empfindliche TFT-Display geschützt ist, worauf unbedingt zu achten ist. Die Spannungsversorgung erfolgt über 230VAC, 24VDC oder 12VDC je nach vorhandener Steuerung. Die Eingangssignale wie auch die Schnitt- stellen bzw. Steckverbinder werden auf den jeweiligen Einsatz abgestimmt. Beachten Sie dazu die Liste der unterstützten Steuerungen.

   SEM7-K 7,5"    SEM10-K 10,4""    SEM12-K 12"

          Steuerungsliste

SEM-F Ersatzmonitore mit Frontplatte

Die TFT-Einbaumonitore sind in zwei verschiedenen Versionen lieferbar: Als Rack- Variante für den Einbau in 19" Racks und Schaltschränke und als Panel-Variante für den frontseitigen Einbau in Bedienpulte. Die Standardserie umfasst Monitore mit 10,4", 12", 15", 17" und 19" Bildschirmdiagonale, andere Größen sind auf Anfrage lieferbar. Für die verschiedenen Steuerungstypen sind die Geräte mit den passenden Steckverbindern für den direkten Anschluß an die Steuerung ausgestattet. Beachten Sie dazu die Liste der unterstützten Steuerungen. Die Farben der Frontplatten sind entweder Schwarz oder RAL7035, andere Farben sind auf Anfrage möglich. Die Spannungsversorgung erfolgt über 230VAC, 24VDC oder 12VDC je nach vorhandener Steuerung. Anpassungen der Frontplatten auf die vorhandenen Bedienpulte sind möglich.


   SEM10-F 10,4"    SEM12-F 12""    SEM15-F 15"    SEM17-F 17"    SEM19-F 19"

          Steuerungsliste

SEM-C / SEM-O Ersatzmonitore Chassis oder Openframe

Die Openframe Monitore sind die günstigsten Varianten der Ersatzmonitore, sie werden von hinten auf die vorhandene Frontplatte des Bedienpultes geschraubt. Als Chassisversion wird der Monitor über die Montagewinkel an den vorhandenen Befestigungspunkten des alten Röhrenmonitorchassis verschraubt.

Eine große Anzahl von Timings verschiedener Steuerungen ist implementiert (siehe Steuerungsliste), bei unbekannten Systemen kann über das Einstellmenü (OSD) der Monitor auf die Grafikbaugruppe eingestellt werden. Die Spannungsversorgung erfolgt über 230VAC, 24VDC oder 12VDC je nach vorhandener Steuerung.

   SEM10-O 10,4"    SEM12-O 12"    SEM15-O 15"

          Steuerungsliste

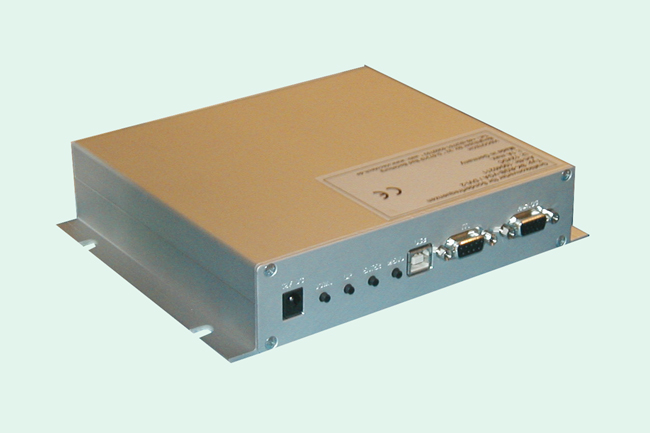

Externe Grafikkonverter von RGB/TTL auf DVI/VGA

Die externe RGB-DVI/VGA Konverter wandeln Signale von älteren Grafikbaugruppen in Steuerungen (z.B. SPS) oder PC-Grafikkarten (MDA, CGA, EGA) in die gängigen Signaltimings nach dem VESA- Standard um, den die aktuellen Monitore verarbeiten können. Da die Originalmonitore kaum noch oder zu sehr hohen Preisen zu beschaffen sind, ist der Einsatz des Konverters eine kostengünstige Alternative. Eingangseitig werden TTL-Signale (MDA, CGA, EGA) sowie analoge RGB-Signale (Rot, Grün, Blau) mit getrennten Synchronisationssignalen, Composite-Sync und Sync auf Grün (SOG) unterstützt. Durch den kombinierten DVI/VGA Ausgang können die auf dem Markt erhältlichen Standardmonitore angeschlossen werden und die Zukunftsicherheit ist gewährleistet.
Zur Auswahl stehen drei Varianten:

    Datenblatt SK-RGB-DVI-2

           Datenblatt SK-RGB-VGA    Handbuch SK-RGB-VGA
